Composizione del kit

Il sistema GNSS SoluTOP MS1 é un kit composto da diversi elementi. La fornitura standard prevede:

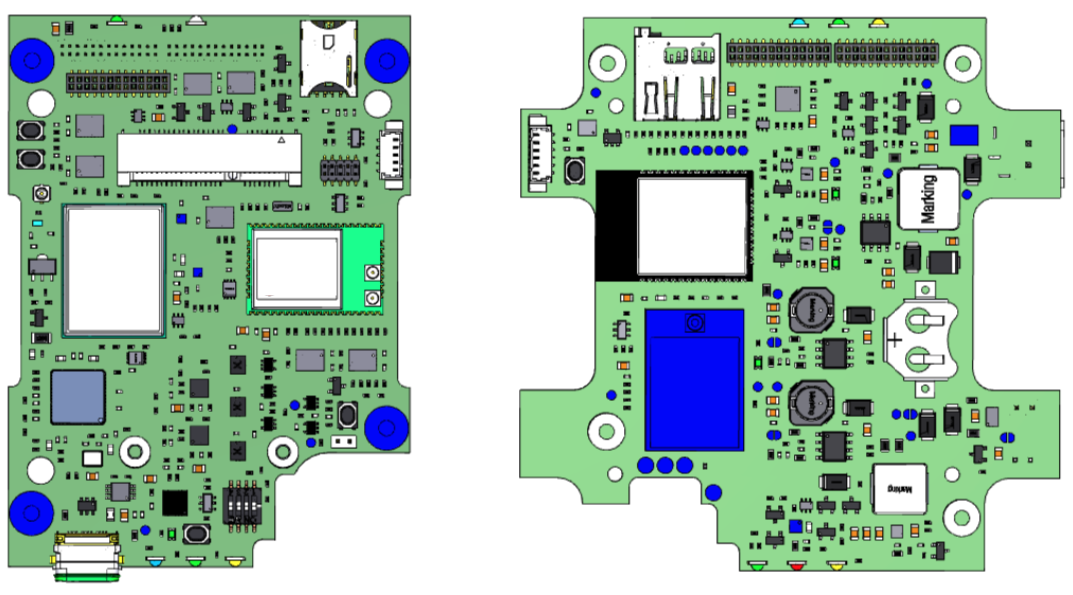

  • N.1 doppia scheda elettronica montata a «Sandwich» con i chip saldati sopra. A sinistra la scheda con i chip GNSS e bluetooth, a destra la scheda con i chip ESP32 e altre piazzole per montaggi opzionali rappresentata nelle figure sotto
_images/14_.png

Fig.1 schede elettroniche

  • N.1 chassie in ABS rigido resistente (default grigio scuro, con variante bianco) con parte superiore termoformata in base all’antenna scelta come rappresentato nella figura sotto
_images/16_.png

Fig.2 chassie in ABS

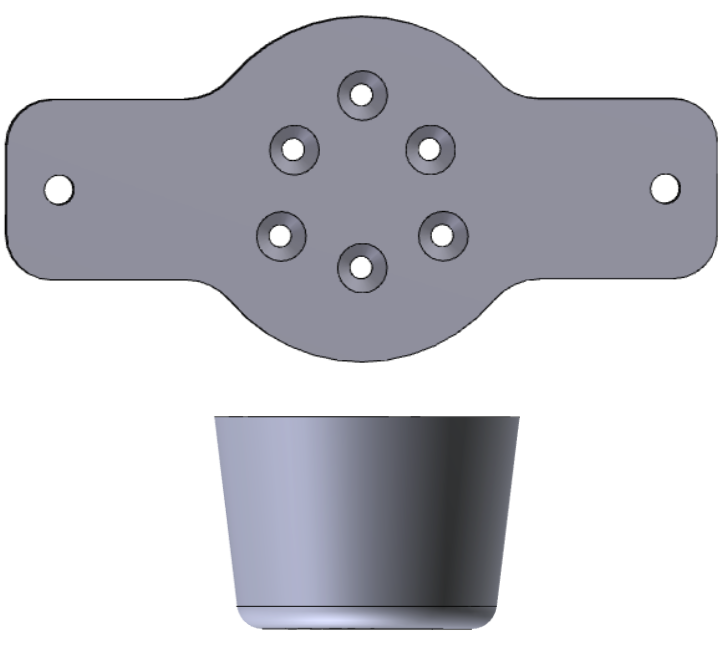

  • N.1 supporto filettato a 5/8” in lega di alluminio leggera anodizzata composto da due pezzi a taglio laser come rappresentato nella figura sotto
_images/12_.png

Fig.3 supporto 5/8” in alluminio

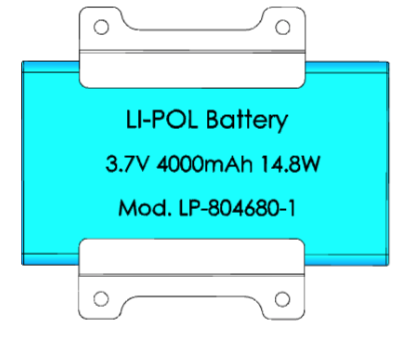

  • N.1 batteria al litio ad alta capacita da 4000mAh, Voltaggio 3,7V con i supporti in alluminio da agganciare al Ground Plane come rappresentato nella figura sotto
_images/13_.png

Fig.4 batteria interna al litio

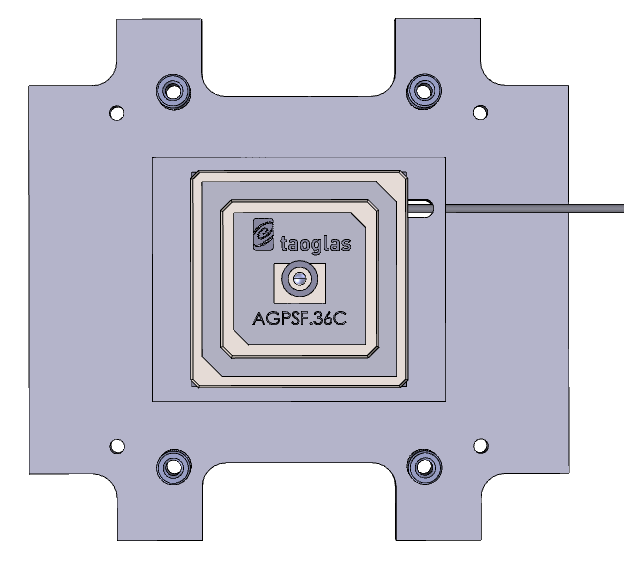

  • N.1 Multi-band antenna attiva Taoglas (L1,L2/E5b/B2I) con supporto alle costellazioni GPS,Galileo,BeiDou per applicazioni di precisione (GIS) con amplificatore incorporato (rapporto S/N pari a 21db) montata su Ground Plane in vetronite come rappresentato nella figura sotto
_images/15_.png

Fig.5 antenna multi-band Taoglas

Nota

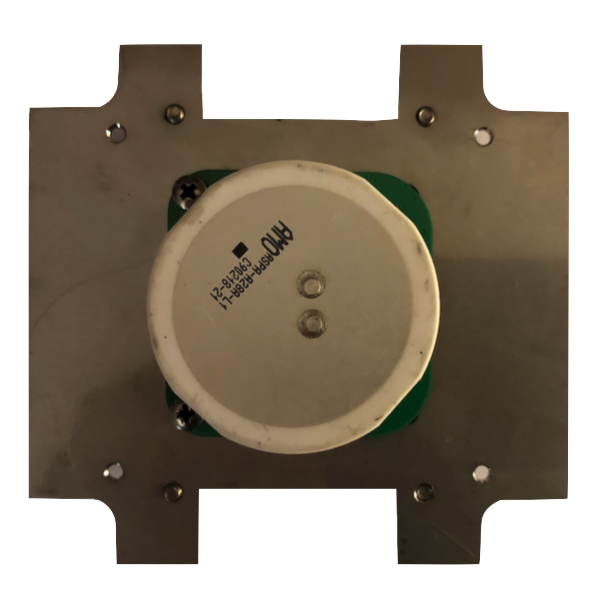

Su richiesta (anche in un secondo momento) si puó prevedere un’antenna attiva Amotech (L1,L2/E5b/B2I) con supporto alle costellazioni GPS,Glonass,Galileo,BeiDou per applicazioni di alta precisione con amplificatore incorporato a basso rumore con caratteristiche migliorative rispetto a quella standard (rapporto S/N pari a 28db) montata su Ground Plane in acciaio inox anti-ferromagnetico come rappresentato nella figura sotto

_images/17_.png

Fig.6 antenna multi-band Amotech

  • N.1 cavo USB/USB-C per il collegamento ad un pc esterno e/o pee alimentare il ricevitore
  • N.1 alimentatore 12V/5A per ricaricare la batteria al litio all’interno del ricevitore
  • N.1 valigia in plastica rigida per sistema GNSS SoluTOP MS1 realizzata su misura per proteggere il ricevitore durante il trasporto
_images/42_.png

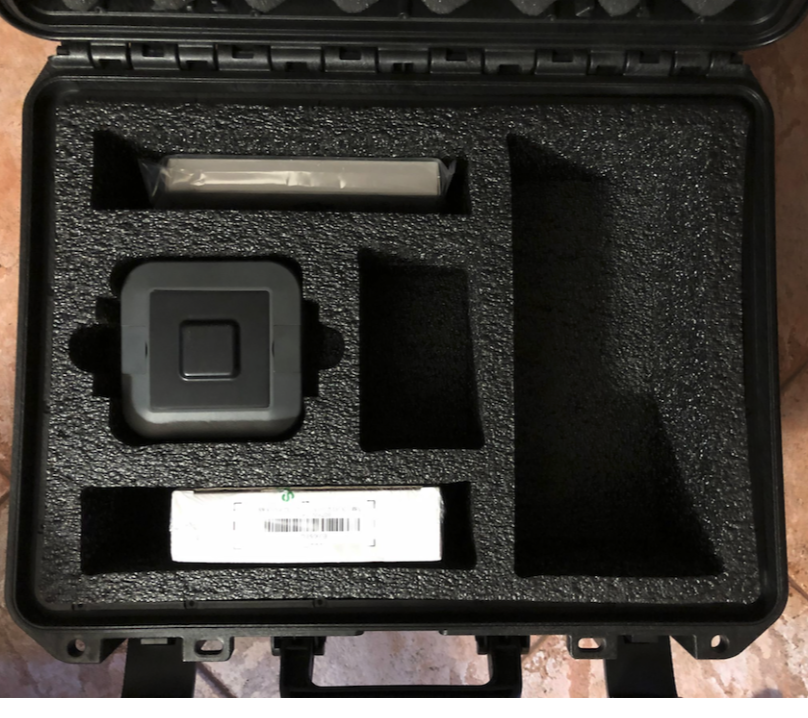

Fig.7 sistema GNSS MS1 all’interno della valigia rigida

Importante

Per utilizzare il ricevitore in modalitá RTK l’utente deve disporre di:
  • Un dispositivo Windows/Android che supporta Bluetooth Serial Port Profile
  • Una rete in tempo reale dalla quale é possibile ottenere dati di correzione tramite Internet
  • Un servizio dati cellulare con buona qualità del segnale

Ogni ricevitore dispone di una matricola posta sotto il case in ABS che lo identifica anche nella ricerca via bluetooth tramite un device Android.

Appena viene trovato, solitamente compare con il suo numero di matricola (es. MS1-23456) che viene riportato sotto il case in abs.

Attenzione

La prima volta deve essere fatto l’accoppiamento ricevitore-device tramite la ricerca del bluetooth.
